根據磨損工況的不同，對耐磨管道內襯也有不同的材料選擇。有內襯耐磨陶瓷管道（襯三氧化二鋁，碳化硅，氧化鋯，氮硅，塞隆，氮化鋁，氮化硼等）；耐磨合金管；龜甲網耐磨管件；鋼橡耐磨管；鋼塑耐磨管；耐磨鑄石管；耐磨自蔓延復合管道 ；稀土合金耐磨管等。


管道結構圖

主要作用

耐磨管道除應用于燃煤電廠除灰、排渣管、送粉、回粉管，脫硫管道外，還廣泛用于以下行業：

礦山：煤炭工業中水煤漿、洗煤泥、礦山充填料、礦煤粉；

金屬礦山：精礦和尾礦的輸送耐磨彎頭；

冶金：鋼鐵廠的煉鐵的高爐噴煤、輸渣等管道；CAO、鋅碚砂輸送管道，煉鋼的輸送鐵合金、爐外精煉等優選的耐磨彎頭；

水泥廠： 旋窯濕法生產線的生料漿輸送、煤粉輸送、提升機的下料、成品水泥氣力輸送裝卸，混凝土輸送耐磨彎頭。

化工廠：煤粉輸送管道，硅粉等原料輸送耐磨彎頭。

優勢

耐磨陶瓷復合管道與傳統的鋼管、耐磨合金鑄鋼管、鑄石管以及鋼塑、鋼橡管等有著本質性區別。耐磨管道外層是無縫鋼管，內層是剛玉。剛玉層硬度高達 HV1100-1400，相當于鎢鈷硬質合金，耐磨性比碳鋼管高20倍以上。耐磨管道抗磨損主要是靠內層幾毫米厚的剛玉層，這比耐磨合金鑄鋼管、鑄石管既靠成分和組織，又靠厚度來抗磨已經有了質的飛躍。

耐磨陶瓷復合管道迅速占領市場，除質量高、性能好外，還在于它的性能價格比高于其他耐磨耐蝕耐熱管材。在相同規格和單位長度的耐磨管道方面，耐磨陶瓷復合管道重量只有耐磨合金鑄鋼管的二分之一左右，其每米工程造價降低20%-30%；只有鑄石管重量三分之一，每米降低工程造價 5%-10%；在腐蝕或高溫場合下使用的耐磨管道，其價格只有不銹鋼管、鎳鈦管的幾分之一。


耐磨管道制作工藝：

（一）、施工條件：

1.施工時基材表面溫度必須大于露點溫度3℃，相對濕度必須低于60%；

2.建議施工15℃~32℃環境溫度下進行。

（二）、制定施工方案：

1.根據新設備或圖紙，確定修復后設備應達到的外廊尺寸；

2.制作相應尺寸模具。

（三）、表面處理：

1. 對設備沖蝕缺損部位進行補焊，選用與設備基材同材質或接近的鋼板/鋼筋進行骨架焊接；

2. 脫脂、除潮處理：去除工件表面的油脂，使用新棉紗擦拭工件表面。用氧氣乙炔將火焰調整到10CM長，以5cm/min的速度，使火焰反復均勻烘烤工件表面，去除工件表面的油脂和潮氣；

3. 噴砂除銹：去除工件表面的氧化層，目視檢查，噴砂面可見均勻的金屬本色。噴砂處理完的工件不允許用帶油脂手套直接接觸噴砂面，噴砂處理后工件要注意防潮。對不需要處理的部分，做好遮蓋保護。

（四）、耐磨防腐材料選用：

1.NPT-18特種耐磨修復材料

2.NPT-100耐磨修復材料

該材料能在流體環境中抗強腐蝕強氣蝕并有極好的抗沖擊性。可長期抵御流體中夾帶固體（如砂石）的沖擊。適用（-20℃~250℃）設備過流沖蝕、設備的大面積修復、設備預涂耐磨層。

1. 、耐磨材料施工：

   1、NPT耐磨材料使用注意事項：

   ①.嚴格按照NPT耐磨材料的比例混合，攪拌均勻。攪拌不均勻會出現局部不耐磨情況。具體調和比例及固化時間參照產品數據表。

②．充分混合材料后需在3分鐘內用完，否則材料會固化變硬，固化后的材料不能使用，如果使用固化后的材料會出現局部掉層現象。

2、 NPT耐磨材料使用順序：

①.先預熱已噴砂的設備，再將NPT-18耐磨修復材料按比例混合攪拌均勻，用批刀或塑料刮板將混合后的修復材料涂與設備一噴砂部位，朝一個方向涂抹，一邊涂抹一邊壓實；

② .在材料初固前，使用刮板將涂層的材料表面修理平整；

③.初固后，將NPT- 100耐磨修復材料按比例充分混合攪拌，用塑料刮板將攪拌后的材料均勻涂抹在已涂抹耐磨材料的表面，進行封層處理，初固前將表面修補平整；

④.氣溫較低時，可以將NPT-A組分設備專用修復材料加熱至30~40℃，使材料容易攪拌；

⑤.加溫固化：施工完成的工件停留30分鐘進行加溫固化，按固化溫度表進行加溫。

（六）、研磨驗收：

1.研磨：加溫固化后的工件嚴格按照工件的尺寸進行研磨處理，打磨至標準尺寸為準；

2.驗收：配套設備進行組裝，確保正常運轉，密封相配面應試配合格；

3.噴漆：經檢驗合格后，對工件進行噴漆，要求噴漆表面均勻，不允許有流掛現象。

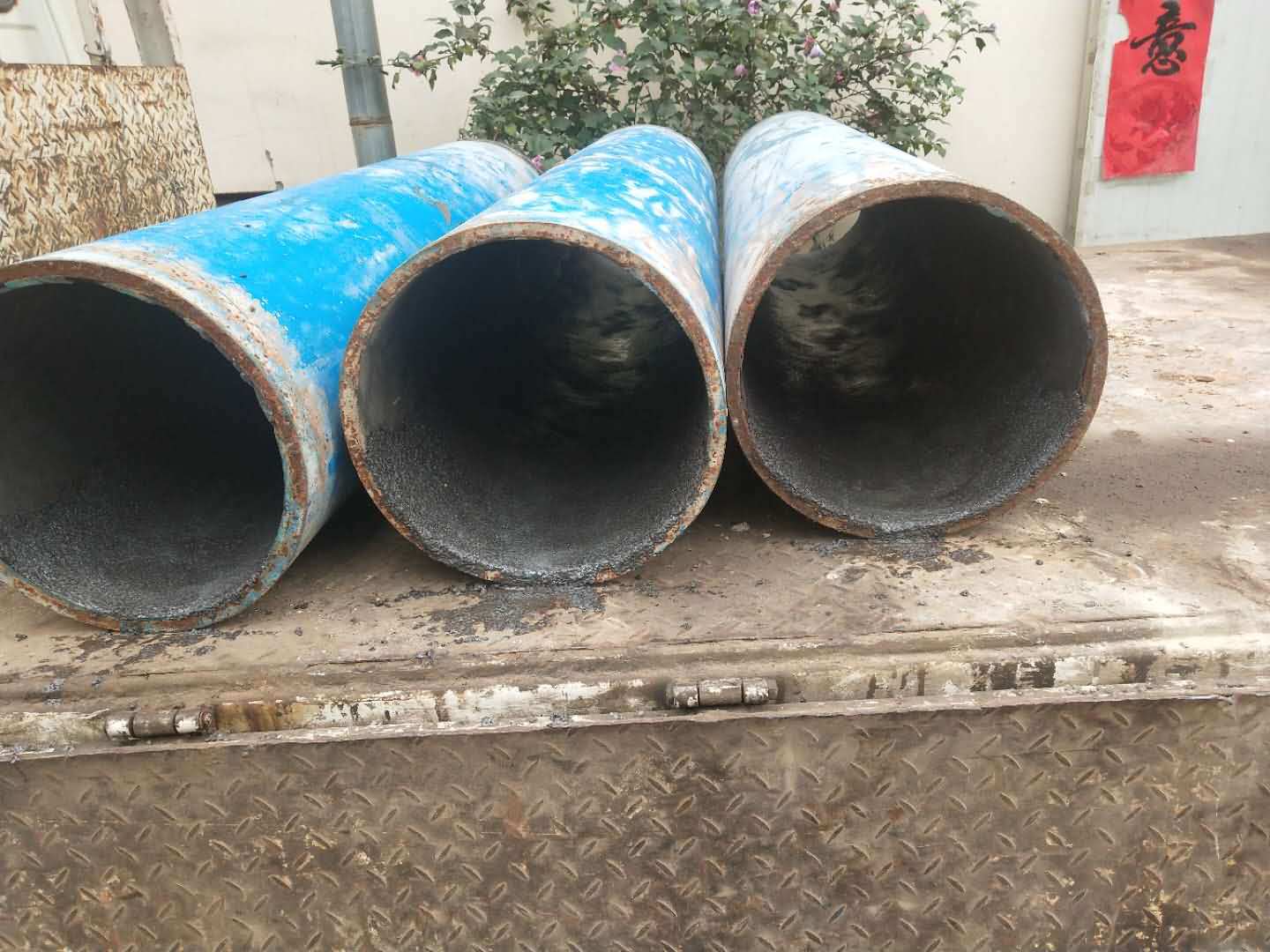

                      修復前                                      修復后
